Субмарина модульного типа
BBKingДата: Пятница, 01.11.2013, 22:50 | Сообщение # 1
Юнга
Группа: Администраторы
Сообщений: 6
Репутация: 0
Статус: Offline
При проектировании субмарины меня постоянно терзали сомнения - на скольких человек ее рассчитывать? С одной стороны хочется поместить туда как можно больше народу, но это упирается в несколько проблем.
Каждый пассажир это:

    1. минимум 300-500 кг дополнительного сухого веса лодки.

    2. дополнительные материалы и оборудование, на которые сейчас не хватает средств


Да и в зависимости от задач и условий на разных водоемах хотелось бы использовать разные типы субмарин. Но каждый раз начинать лодку с нуля очень уж накладно. Вот мне и пришла в голову мысль о субмарине модульного типа.
Основа - это два несущих модуля на подобие катамарана. В них находятся аккумуляторы, тяговые и подруливающие движители, балластные цистерны и помпа для поддержания нейтральной и положительной плавучести. Между ними ставятся модули для экипажа, которые оснащаются системой жизнеобеспечения, балластной цистерной, системами управления и связи. Также возможно оснащать модули дополнительным оборудованием, например механической рукой. Модули могут быть не только для экипажа, но и грузовыми. Также центральные модули могут быть различной ширины.

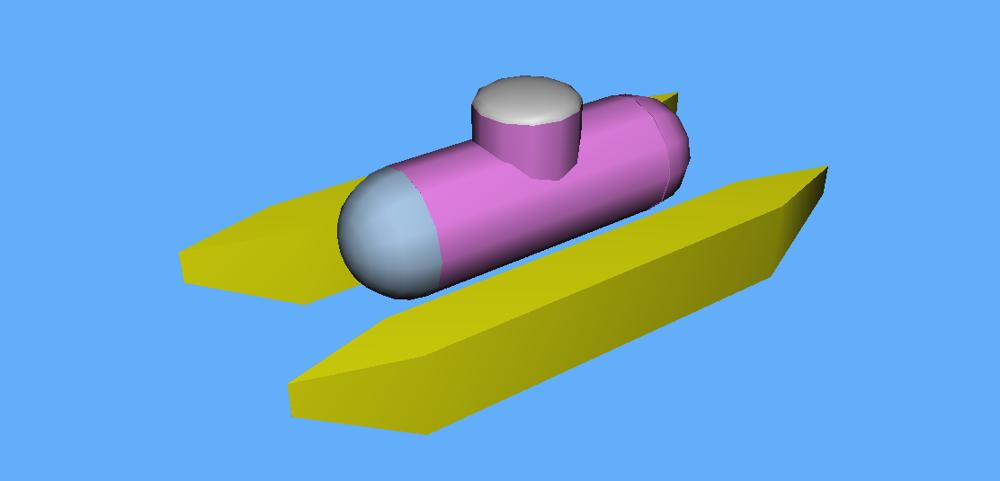

Перевозить модули можно по отдельности и даже разными авто или по очереди. На месте погружения нужные модули собираются в единую конструкцию с помощью болтовых соединений и соединительных тяг. Также в единую систему собираются балластные цистерны и управление соединяется с несущими модулями. Я тут даже сделал приблизительный эскиз:
Прикрепления: 1671009.jpg(13Kb) · 9018124.jpg(16Kb) · 7198997.jpg(15Kb)

DogfishДата: Суббота, 02.11.2013, 20:35 | Сообщение # 2
Юнга
Группа: Проверенные
Сообщений: 3
Репутация: 0
Статус: Offline
Интересная мысль, в надводном положении твой аппарат будет обладать хорошими мореходными качествами, то, чего малым подводным аппаратам сильно не хватает. Надо все посчитать, какая будет осадка в надводном положении.

BBKingДата: Воскресенье, 03.11.2013, 23:14 | Сообщение # 3
Юнга
Группа: Администраторы
Сообщений: 6
Репутация: 0
Статус: Offline
Какая будет осадка, точно не скажу. Но при завоздушеных БЦ тяговые модули должны выступать из воды. В модулях для экипажа БЦ должны быть на одном уровне с тяговыми модулями. В каждом модуле БЦ должны обеспечивать положительную и нейтральную плавучесть. Надо еще подумать куда лучше поместить дополнительные БЦ для регулировки глубины и компенсации по весу центральных модулей.

DogfishДата: Понедельник, 04.11.2013, 10:46 | Сообщение # 4
Юнга
Группа: Проверенные
Сообщений: 3
Репутация: 0
Статус: Offline
Для надводного хода можно использовать ДВС. Есть два варианта, прямой привод от ДВС на винты, либо ДВС работает на генератор, от которого запитываются гребные электродвигатели. Параллельно идет подзарядка аккумуляторов. В выносных модулях можно разместить и топливные цистерны. В таком случае можно выходить без опаски в море и в трехбальный шторм без судна обеспечения.

KermitДата: Понедельник, 24.03.2014, 12:41 | Сообщение # 5
Юнга
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
На мой взгляд оптимальнее использовать конструкцию, которая позволит крепить модули снизу, к основному модулю.
Идеалом является стыковочный узел сверху и снизу. При таком раскладе имеется огромный горизонт для фантазии:
- Сверху может пристыковаться другое плав средство: другая субмарина, стыковочный узел транспортировочного надводного судна (естественно у всех должны быть одинаковые стыковочные разъемы/замки)
- Снизу могут крепиться: шлюзовой модуль для выхода наружу, другое плав средство, грузовой модуль, топливный модуль с независимым двигателем и тп.
Кроме всего прочего, существует возможность создания и использования расширительных модулей, оснащенных большим количеством стыковочных узлов.
Таким образом, как мне кажется, можно создавать целую станцию, по принципу космической орбитальной станции, способную осуществлять свою деятельность неограниченное время.
